全面了解为什么你的注塑件总出问题？

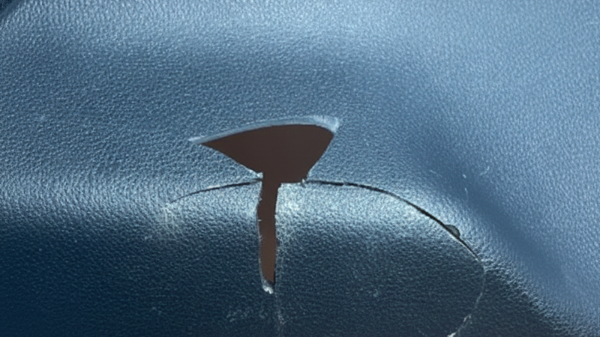

上个月处理过一个典型案例：某客户的汽车内饰件在冬季低温（-15℃）下频繁脆裂，退货率高达15%。拆解后发现，他们用普通PP料替代了增韧改性PP，材料本身耐低温冲击强度不足，加上模具未针对PP的高收缩特性做补偿，导致产品装配时应力集中开裂。

这不是个例——我们遇到太多注塑件缺陷（缩痕、熔接痕、尺寸偏差），追根溯源几乎都指向两个核心问题：选错材料和模具设计未匹配材料特性。比如曾有客户把ABS误用作PP，结果产品强度直接下降40%，就是典型的"材料与模具脱节"导致的连锁反应。

第一步：选对材料

材料选错，后面的工艺再精细都是徒劳。我们见过客户用ABS做耐高温部件（实际需要PA66），也见过用普通PE做医疗级产品（应选医用级PE），最终要么性能不达标，要么成本翻倍。

为什么材料选择如此关键？

塑料的收缩率、流动性、耐温性、力学性能等核心参数，直接决定产品能否满足使用场景。比如PP流动性好但收缩率高（1.5-2.5%），ABS强度高但流动性差，选错材料会导致：

• 性能失效（如低温脆裂、高温变形）
• 工艺难题（填充不满、困气烧焦）
• 成本浪费（材料价格高却用错场景）

可以用这五步材料选择模板

我们内部一直用这套逻辑，帮客户从源头规避风险：

1. 明确需求：列出产品核心指标（耐温范围、负载要求、环境介质、外观等级）
2. 候选材料筛选：按需求匹配材料库（如医疗级选ABS/PC，耐高温选PA66/PPS）
3. 性能测试：关键指标实测（如冲击强度、热变形温度，必要时做高低温循环测试）
4. 原型验证：3D打印或小批量试产，模拟实际使用场景
5. 成本优化：在满足性能的前提下，优先选性价比更高的材料（如用HIPS替代ABS做非承重外壳）

第二步：按材料特性开模

选对材料后，注塑模具制造必须"跟着材料走"。不同材料的收缩率、流动性、结晶特性差异极大，用同一套模具参数做PP和ABS，结果必然是一个缩痕严重，一个尺寸超差。

核心调整要点（附具体参数）

1. 收缩率补偿：型腔尺寸必须算准

塑料冷却后会收缩，模具型腔尺寸需按"型腔尺寸=产品尺寸×(1+收缩率)"放大。结晶性塑料（如PP、PE）收缩率大且受模温影响显著（模温高结晶度高，收缩率更大），非结晶性塑料（如ABS、PC）收缩率小且稳定。

• PP：收缩率1.5-2.5%，型腔需放大1.8%（取中间值），模温控制在50-70℃减少收缩波动
• ABS：收缩率0.5-0.8%，型腔放大0.6%，模温60-80℃提升表面光泽

2. 浇口设计：匹配材料流动性

流动性好的材料（PP、PE）可减小浇口尺寸（如点浇口直径3mm），流动性差的材料（ABS、PC）需增大浇口（如扇形浇口宽度8mm），否则会出现填充不满或压力损失过大。例如PP浇口可小，但要注意保压补缩，避免缩痕；ABS则需通过大浇口+多浇口平衡填充，减少熔接痕。

3. 冷却系统：控制结晶与内应力

• 结晶性塑料（PP）：需均匀冷却，避免局部温差导致收缩不均（建议冷却水路间距≤50mm）
• 非结晶性塑料（ABS）：需快速冷却定型，防止翘曲（水路贴近型腔表面，距离15-20mm）

4. 模具材料选择：根据材料腐蚀性/磨损性调整

• 加玻纤的材料（如PA66+30%玻纤）会磨损型腔，需用S136淬火钢（硬度HRC50以上）
• 普通PP/ABS可用718H预硬钢（HRC30-35），兼顾成本与寿命

再比如ABS料：

• 材料端：选高流动级ABS（如PA-757）改善填充
• 模具端：增加排气槽（深度0.03mm，宽度5mm）解决熔接痕，浇口位置避开外观面

结论

做好注塑件，没有捷径：先精准选料，再按材料特性定制模具。材料决定"能不能做"，模具决定"做得好不好"，两者结合才能从源头避免90%的常见缺陷。鼎点娱乐塑胶制品团队处理过3000+套模具，最深的体会就是：注塑不是"按图加工"，而是"材料与模具的协同工程"。
